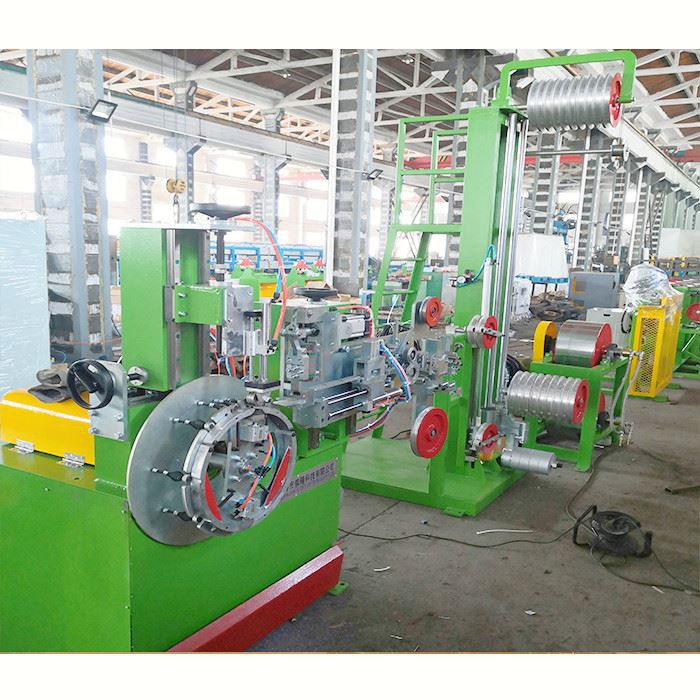

Líne Foirceannadh Coirníní Tíre

Is trealamh bonn-shonrach é bonn-laofacht agus leath-chruach líne táirgeachta nasc foirceannadh coirníní gathacha coirníní, ar a dtugtar freisin meaisín foirceannadh sreang cruach uathoibríoch alt cearnach, chun coirnín cuid cearnach agus coirnín bonn gathacha leath-chruach a tháirgeadh. Is féidir leis na feidhmeanna a bhaineann le tarraingt micrea-teannas agus onnmhairiú sreang cruach, téamh leictreach sreang cruach, crios sreang cruach rubberize, stóráil agus foirceannadh crios sreang cruach rubairithe, foirceannadh uathoibríoch lúb sreang cruach agus feidhmeanna eile. Tá dhá chineál stáisiún singil agus stáisiún dúbailte ann. Tá an líne táirgeachta stáisiún dúbailte comhionann le dhá línte táirgeachta aon-stáisiúin a roinnt easbhrúiteoir amháin, agus tá codanna eile neamhspleách ar a chéile. Níl ach gléas foirceannadh amháin den stáisiún aonair, rud nach féidir ach méid bead amháin a dhéanamh ag aon am amháin; tá dhá fheiste foirceannadh an stáisiúin dhúbailte, ar féidir leo dhá chineál bead a dhéanamh de mhéideanna éagsúla ag an am céanna. Mar gheall ar dhearadh glactha ábhar uathoibríoch, feabhsaítear leibhéal uathoibrithe an trealaimh, laghdaítear déine saothair na n-oibrithe go mór, déantar bainistíocht gan fhoireann a bhaint amach laistigh de thréimhse áirithe ama, laghdaítear líon na n-oibreoirí, agus is é an costas táirgthe. laghdaithe.

1) Fráma ligean amach

Tá an fráma ligin comhdhéanta den chuid is mó de phláta ligin as, fráma treorach, meicníocht coscáin earrach brú aeir, feiste rialaithe teannas, feiste meilt agus táthú, etc. Is é an fheidhm atá leis an sreang cruach a ligean amach agus a tharchur. Tá an teannas á rialú ag an earrach aeir, agus is féidir an fórsa teannas a choigeartú ag an gcomhla a rialaíonn brú.

Is gléas il-stáisiúin é an gléas ligin (is féidir uimhir an stáisiúin a chinneadh de réir riachtanais an úsáideora), agus a shocrú go siméadrach, tá tarchur neamhspleách agus feiste tarchurtha amháin ag gach stáisiún, agus tá gléas aláraim sreinge feistithe ag gach stáisiún.

2) Gléas réamhthéamh sreang cruach

Úsáidtear an gléas preheating sreang cruach go príomha chun an sreang cruach a théamh chun éifeacht sciath rubair maith a bhaint amach. Déantar an roth téimh a théamh ag an scuab chun an sreang aistrithe a théamh. Socraítear an turntable ag an roth láimhe, agus rialaíonn sé an teocht teasa go huathoibríoch trí aiseolas luais.

3) Easbhrúiteoir fuar-beatha

Glacann an t-easbhrúiteoir brataithe rubair sreinge cruach easbhrúiteoir fuar-chothaithe, a chothaítear le sorcóir brú taobh. Tá sé feistithe le gléas aláraim íseal-ábhar agus feiste aisghabhála uathoibríoch do rubar breise. Socraítear braiteoir teochta agus brú ag ceann an mheaisín chun rialú brú lúb dúnta a bhaint amach, ag cinntiú go bhfuil éifeacht sciath cobhsaí ag an sreang cruach.

Glacann córas rialaithe teochta an easbhrúiteora gléas rialaithe teochta ceithre chainéil, a rialaíonn teocht an chinn bás, an bairille (dhá chainéal) agus an scriú faoi seach, a fhéadfaidh cáilíocht an chomhdhúile rubair a chinntiú go cobhsaí.

Glacann an gléas rialaithe teochta cineál cúrsaíochta inmheánacha agus seachtracha, modh téimh leictreach, agus fuaraíonn an t-uisce fuaraithe go huathoibríoch. Tá comhla solenoid an chuaird fuaraithe á rialú ag lasc neamhtheagmhála.

4) Gléas tarraingthe (dhá ghrúpa)

Tá an gléas tarraingthe comhdhéanta go príomha de laghdaitheoir mótair, sorcóir tarraingt fuaraithe gníomhach, sorcóir tarraingt fuaraithe éighníomhach, agus córas cúrsaíochta uisce fuaraithe. Tá uillinn áirithe idir aiseanna an dá rollóirí tarraingthe, ionas gur féidir an sreang cruach a fhoirceannadh ar leithligh ar an dá rollóirí chun iad a chosc ó bheith tangled le chéile. Glacann an mótar tarraingthe rialáil luas comhshó minicíochta agus coscánaithe, agus tá an luas tarraingthe á rialú ag PLC chun oibriú leanúnach na líne táirgeachta a chinntiú. Tá an córas fuaraithe feistithe le dhá roth tarraingthe, rud a d'fhéadfadh fuarú an rubair a chinntiú agus an cumaisc a chosc ó thitim amach.

5) Gléas stórála (dhá ghrúpa)

Tá an gléas stórála comhdhéanta go príomha de fhráma, roth seasta, roth snámh, gléas tarchurtha slabhra, gléas coscánaithe, feiste braite, gléas ardaithe láimhe, agus barra solais treorach. Is féidir leis an bhfeiste braite suíomh an roth snámh a leagtar sa raca stórála a bhrath. De réir seasamh an roth snámh atá socraithe sa raca stórála, rialaíonn an PLC an luas tarraingthe agus an luas foirceannadh chun gnáthoibriú an chórais ar fad a chinntiú. Déantar teannas na sreinge a choigeartú de réir mheáchan an bhloc meáite.

6) Gléas foirceannadh (dhá ghrúpa)

Tá an gléas foirceannadh comhdhéanta go príomha de mheicníocht bheathú tarraingthe, meicníocht clampála, gléas réamh-lúbthachta, gléas coigeartaithe méide, feiste tiomána foirceannadh, meicníocht roth brú, gléas gearrtha sreang, gléas díluchtaithe fáinne, chassis, diosca foirceannadh gan chuck, etc.

Tá an gléas beathú tarraingthe comhdhéanta de mheicníocht roth tarraingthe, mótair servo, groove treorach, etc. Áirítear ar mheicníocht an roth tarraingthe meicníocht roth tarraingthe agus backstop, agus tá an struchtúr simplí agus éifeachtach. Agus é ag foirceannadh, tá an roth tarraingthe á thiomáint ag an mótar servo chun an crios cruach a rothlú agus a thiomáint, ionas go dtéann sé ar aghaidh tríd an groove treorach chun a chinntiú go sroicheann an ceann ábhartha an suíomh cruinn.

Tá an meicníocht clampála comhdhéanta de bhloc seasta, bloc sochorraithe agus dhá bhloc clampála plaisteacha. Tá an bloc seasta socraithe ar an bhfráma, agus tá an bloc shochorraithe ceangailte le deireadh shochorraithe an clamp elbow le feidhm féinghlasála. Déantar an meicníocht clampála a oibriú de láimh, tá an clamp elbow dúnta, tá an bloc shochorraithe agus an bloc seasta díreach ag luí le chéile, agus tá an crios sreinge cruach clampáilte go daingean. Ní úsáidtear an meicníocht seo ach amháin nuair a bhíonn méideanna á n-athrú, ag múchadh le haghaidh cothabhála, agus ag stopadh táirgeadh.

Déanann an gléas réamh-lúbthachta an stiall cruach a réamh-lùbadh roimh an foirceannadh, ionas go mbeidh ga cuaire níos lú ná ga an choirníní le táirgeadh, ionas gur féidir foirceannadh micrea-teannas a bhaint amach, rud a fhágann go mbeidh an foirceannadh níos éasca a chomhlánú, agus an strus inmheánach an chréacht bead beag, lochtanna níos lú, agus ní gá a wrap an ceann, ach amháin a lán oibre.

Tá an gléas coigeartaithe méide deartha chun oiriúnú do tháirgeadh sonraíochtaí éagsúla, agus déantar airde an ceann beathaithe a choigeartú ag an roth láimhe tríd an laghdaitheoir fearas worm.

Tá an gléas tiomána foirceannadh tiomáinte ag mótair servo, agus tá rothlú an phríomh-seafta á rialú ag crios agus giarbhosca, ar féidir leo fad an choirnín a rialú go cruinn.

Tá an meicníocht sorcóir brú á rialú go huathoibríoch ag sorcóir agus comhla solenoid. Is roth níolón é an roth brúite le groove dronuilleogach, le imthacaí liathróid taobh istigh, ar féidir leo rothlú go saor agus atá suiteáilte os cionn an diosca foirceannadh. Agus é ag foirceannadh, brúigh an sorcóir brú síos agus greamaíonn sé leis an diosca foirceannadh, ionas nach mbeidh an crios cruach sceabhach nuair a bheidh sé créachta, agus beidh na sraitheanna oiriúnach le chéile. Agus na méideanna á athrú, cuir an sorcóir brú in ionad freisin.

Déantar an gléas gearrtha sreinge a rialú go huathoibríoch ag sorcóir agus comhla solenoid, agus déantar an fórsa tiomána a aimpliú le meicníocht luamháin idir an sorcóir agus an gearrthóir; is féidir leis an gearrthóir bogadh suas agus síos, agus tá céimeanna saoirse eile srianta; tá an gearrthóir déanta as cruach uirlis agus cóireála teasa.

Tá an gléas díluchtaithe bead á rialú go huathoibríoch ag sorcóir agus comhla solenoid. Tá an fáinne sreinge brúite síos ag an sorcóir brú → ceann beathú → foirceannadh isteach i gciorcal → gearradh fad seasta → foirceannadh ceann brú → tar éis don diosca foirceannadh stop a chur le rothlú agus crapadh, déantar é a bhrú amach ón diosca díluchtaithe go dtí an fáinne sreang An faighteoir meicníocht, chun foirceannadh an bead a chríochnú uair amháin.

7) Gléas glactha uathoibríoch (dhá ghrúpa)

Socraítear an gléas glactha uathoibríoch ar thaobh amháin den diosca foirceannadh agus úsáidtear é chun an coirnín a ghlacadh. Is féidir an mheicníocht iomlán a roinnt ina 5 chuid: ① Meicníocht trasuímh rothlacha; ② Meicníocht réamhchéimnithe agus cúlaithe ag an ionad glactha; ③ Meicníocht sciath níos ísle; ④ Meicníocht sciath Uachtarach. Déantar an meicníocht glactha uathoibríoch ceithre stáisiún a dháileadh go cothrom ar an imlíne, agus déantar an rothlú agus an trasuíomh a chomhlánú ag an meicníocht fearas atá tiomáinte ag an laghdaitheoir mótair. Tiomáineann an mótar an rothlú. Tá an sciath níos ísle tiomáinte ag sorcóir, agus tá meicníocht um choigeartú airde láimhe le húsáid nuair a bhíonn méideanna coirníní á athrú. Tá an sciath uachtarach á thiomáint ag sorcóir stróc beag, agus tá airde an bhaffle méadaithe ag meicníocht luamháin an tslat swing. Tá an meicníocht céimnithe agus glactha den chuid is mó comhdhéanta de mheicníocht tarchurtha slabhra sprocket agus meicníocht tiomána céimnithe ar chlé agus ar dheis. Tá tacaíocht slabhra os cionn an slabhra, agus is meicníocht ratchet é an meicníocht tiomána stepping. Tiomáineann an sorcóir an príomh-sprocket chun rothlú ag uillinn áirithe tríd an meicníocht ratchet, agus ansin tarraingíonn an sprocket tiomána an slabhra chun an fad comhfhreagrach a reáchtáil.
